數控機床操作面板是數控機床的重要組成部件，是操作人員與數控機床（系統）進行交互的工具，操作人員可以通過它對數控機床（系統）進行操作、編程、調試、對機床參數進行設定和修改，還可以通過它了解、查詢數控機床（系統）的運行狀態，是數控機床特有的一個輸入、輸出部件。

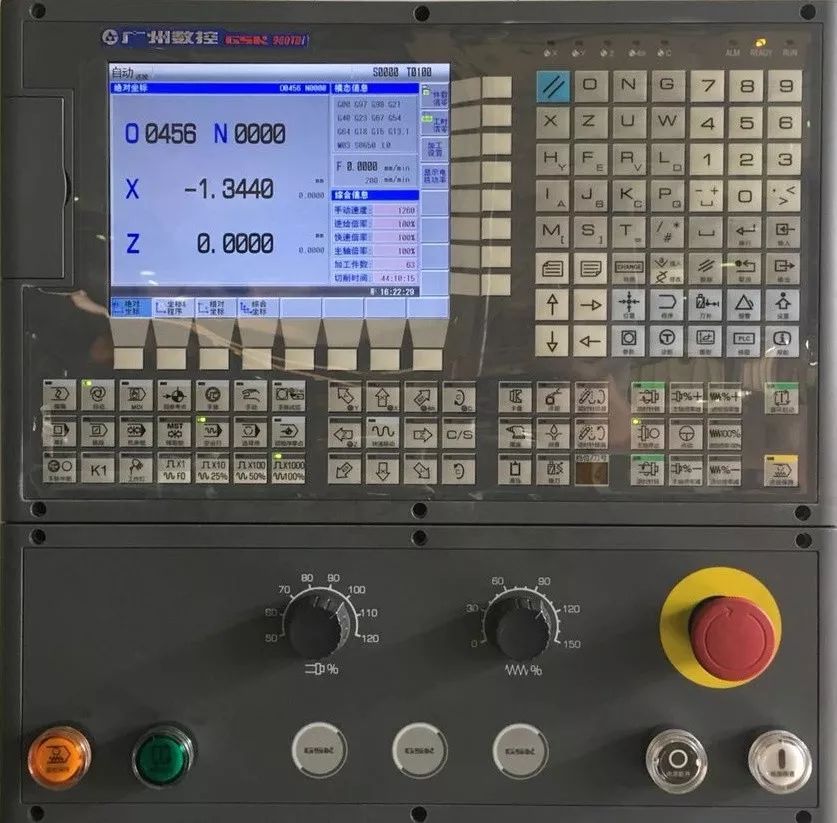

那么我們就了解一下CAK機床操作面板，熟悉常用鍵的功能都有哪些，這樣能讓您更快地上手機床。

在進行操作前，首先要確定具體的操作方式——

上圖六個鍵是操作方式選擇鍵，用于選擇機床的六種操作方式。任何情況下，僅能選擇一種操作方式。

1

編輯操作方式

編輯方式是輸入、修改、刪除、查詢、調出工件加工程序的操作式。在輸入、修改、刪除工件加工程序操作前，要將程序保護開關打開。在這種方式下，工件程序不能運行。

2

手動數據輸入方式

在這種方式下，可以通過數控系統（CNC）鍵盤輸入一段程序，然后通過按循環啟動鍵予以執行。通常這種方式用于簡單的測試操作。

3

自動操作方式

自動操作方式，是按照程序的指令控制機床連續自動加工的操作方式。程序在執行前已裝入數控系統的存儲器內，所以這種方式又稱為存儲程序操作方式。

4

手動操作方式

按下手動操作方式鍵,機床進入手動操作方式。在這種方式下可以實現機床所有手動功能的操作，各功能操作如下。

• X  軸及 Z  軸點動和點動速率，由以下功能鍵來完成。

• 主軸 順時針轉、逆時針 轉、停止和點動，由以下功能鍵來完成。

 注意事項：

1

不許在空檔位置啟動主軸 ！

2

啟動主軸前務必關好防護門 ！

3

裝備非液壓卡盤的機床，在未裝卡工件的情況下不許高速旋轉主軸！??！

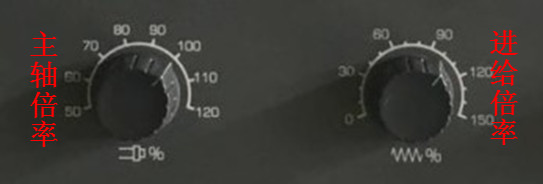

主軸和進給倍率還可以通過面板下方的旋鈕進行調整。

• 冷卻液開閉

按下冷卻液開閉鍵，冷卻液泵通電工作。打開冷卻液閥門，冷卻液噴出。若再按一下此鍵,冷卻液泵斷電，冷卻液關閉。

• 手動選刀操作

按住手動選刀鍵，刀架自動松開，然后逆時針方向轉位，并且通過刀架上的無觸點開關搜尋所需求的刀位。釋放選刀鍵后，刀架自動反靠，然后鎖緊在鄰近的低號位上。顯示器 的右下角顯示出當前的刀位號 TXXXX。

5

手搖脈沖進給方式

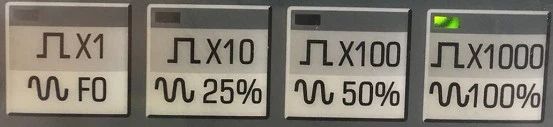

按下手搖鍵，鍵指示燈亮，機床處于手搖進給操作方式。操作者可以搖動手搖輪（手搖脈沖發生器）令刀架前后、左右運動。其速度快慢隨意調節，非常適合于近距離對刀等操作。手搖脈沖上有倍率旋鈕，與面板上的倍率按鍵是同步的。

6

返回參考點方式

按下此鍵 ，機床處于手動返回參考點操作方式,屏幕左上角顯示“機械零點”字樣。

7

循環啟動和暫停

在自動操作方式和手動數據輸入方式(MDI)下都用它啟動程序的執行。在程序執行期間，其左上角指示燈亮。

在自動操作方式和手動數據輸入方式(MDI)下，在程序正執行期間，按下此鍵，程序的執行被暫停。再按下循環啟動鍵后，程序繼續執行。

8

試運行( 空運行)操作

試運行操作,也可稱做空運行，是在不切削的條件下試驗、檢查新輸入的工件加工程序的操作。為了縮短調試時間，在試運行期間進給速率被系統強制在最大值上。

9

機床鎖住操作

在機床鎖住狀態下，手動、自動和MDI方式下的各軸移動操作（點動、手搖進給）只能使位置顯示值變化，而機床各軸不動。但主軸、 冷卻、刀架照常工作。

10

機床輔助鎖住操作

按下輔助鎖鍵，機床操作數字鍵上方對應鍵指示燈亮，機床鎖住狀態有效。再按一次，鍵指示燈滅，機床鎖住狀態解除。鎖住狀態下主軸、 冷卻、刀架都不工作。

11

單程序段操作

在自動或MDI操作方式下單程序段功能有效期間，每按一次循環啟動鍵，僅執行一段程序，執行完就停下來。再按下循環起動鍵，又執行下一段程序。

12

機床導軌潤滑操作

在手動方式下按一下導軌潤滑鍵 ，潤滑開始運行，潤滑時間可自行設定，10秒后自結束。
